Pack CCS4

Systèmes de commandes centralisées pour les véhicules spécifiques

Caractéristiques techniques du module de puissance :

• 2 sorties de 15A
• 2 sorties de 3A
• 1 sortie permanente de 6A
• Possibilité d’entrée pédale chef d’agrès ou frein à main*
• Charge totale max.: 30A
• Boîtier en ABS-IP54-IK08
• Protocole de communication automobile CAN
• Tension d’alimentation 10,5 à 30V

Boîtier de commande :

• 4 touches de commande avec témoins
• 1 touche Marche/Arrêt
• 1 témoin d’alarmes batterie
• Pictogrammes des touches sérigraphiés adaptés aux équipements

Composition du kit :

• Un boîtier de commande avec rotule
• Jeu de touches pour personnalisation (uniquement pour les packs basic)
• Bus de commande de 4,5 m
• Un module de puissance
• Un kit connectique de raccordement de l’alimentation
• Connecteurs, fusible et porte-fusible
• Connectique de raccordement pour les sorties et les entrées
• Une notice d’installation et d’utilisation

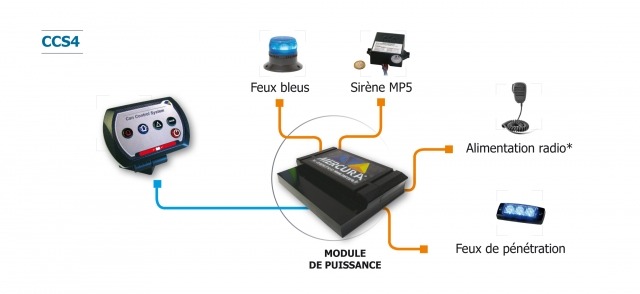

Schéma technique CCS 4 prioritaire :

Les codes articles :

* sans asservissement

Pour plus d’informations, merci de consulter l’onglet « documentation » ci-dessous et retrouvez nos homologations produit ici.
